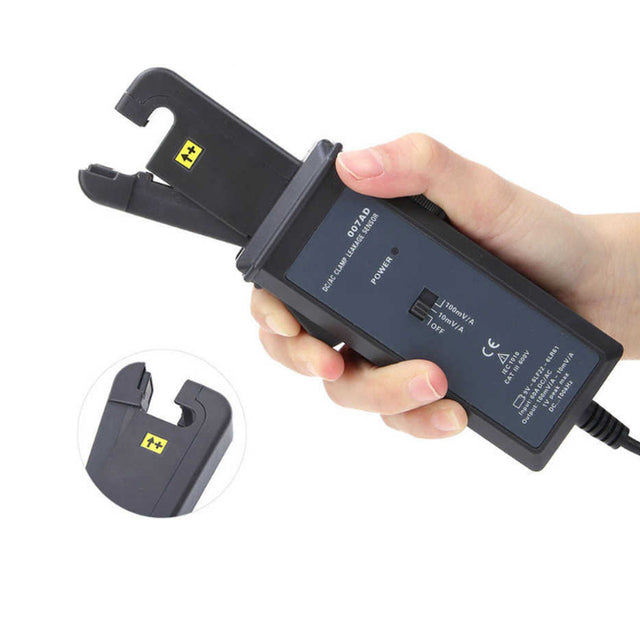

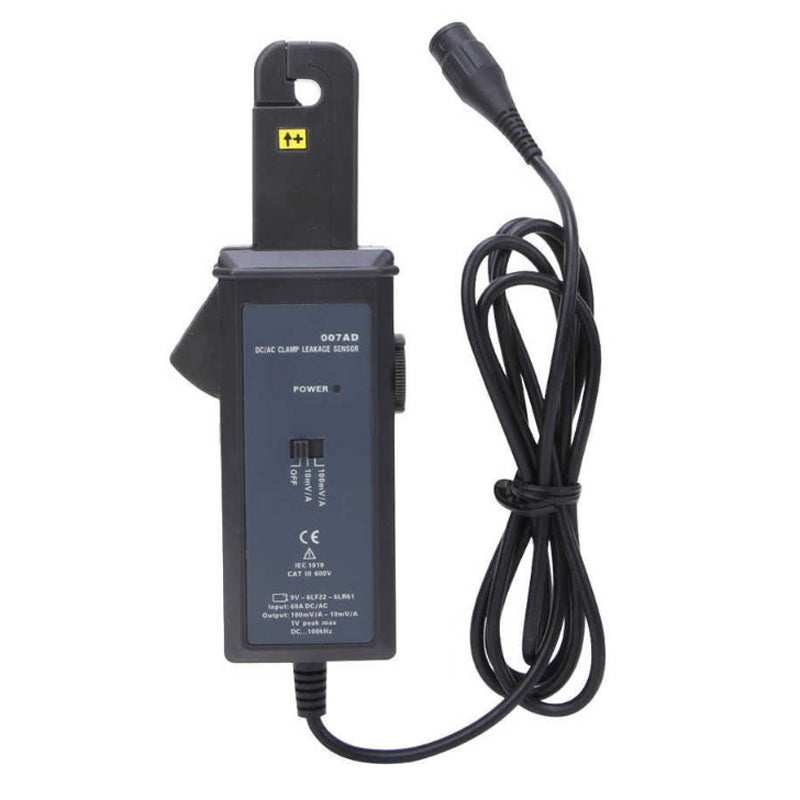

ETCR007AD AC/DC Clamp Leakage Current Sensor Probe Sensor ETCR-007AD

         Features:

       ETCR 007AD AC/DC Clamp Leakage Current Sensor is designed for measuring AC/DC current and leakage current under 600V line voltage, by adopting the latest CT technology and digital integrate technology. The small clamp is suitable for line densely places (electric power measurement system, the high speed rail system, car circuit overhaul, and so on), non-contact measurement, to ensure safe operation. It is small, with high precision, stable performance, can be connected with phase detection analyzer, industrial control equipment, data recorder, oscilloscope, electric power quality analyzer, high precision multi-meter. The sensor is widely applied in those fields as electricity, communications, meteorology, railroad, car industry, oilfield, construction, measurement, scientific & research teaching institutes, industrial and mining establishments.

        Technical Specifications

                                                      Function

                        Measurement of AC/DC current, leakage current

                                    Power Supply

                        Zn-Mn dry battery, 6RL61, 9V. Continually using for 100 hours, connecting external power supply is also available for long time using.

                                    Test Mode

                        Clip-on CT, non-contact measurement

                                    Clamp Size

                        Φ7mm

                                    Input Range

                        0mA-60.0A AC/DC

                                    Output Voltage

                        10mV/A;100mV/A(corresponding)

                                    Output Range

                        1V peak max

                                    Resolution

                        1mA AC/DC

                                    Accuracy

                        ±3%FS(23C±5C, below 5%rh)

                                    Phase Error

                        ≤3°(AC 50Hz/60Hz; 23C±2C)

                                    Calibration

                        Adjust ZERO to calibrate, eliminate external electric field interference

                                    Output Wire

                        Core wire: signal positive output; shielding wire: signal ground

                                    Lead length

                        2m

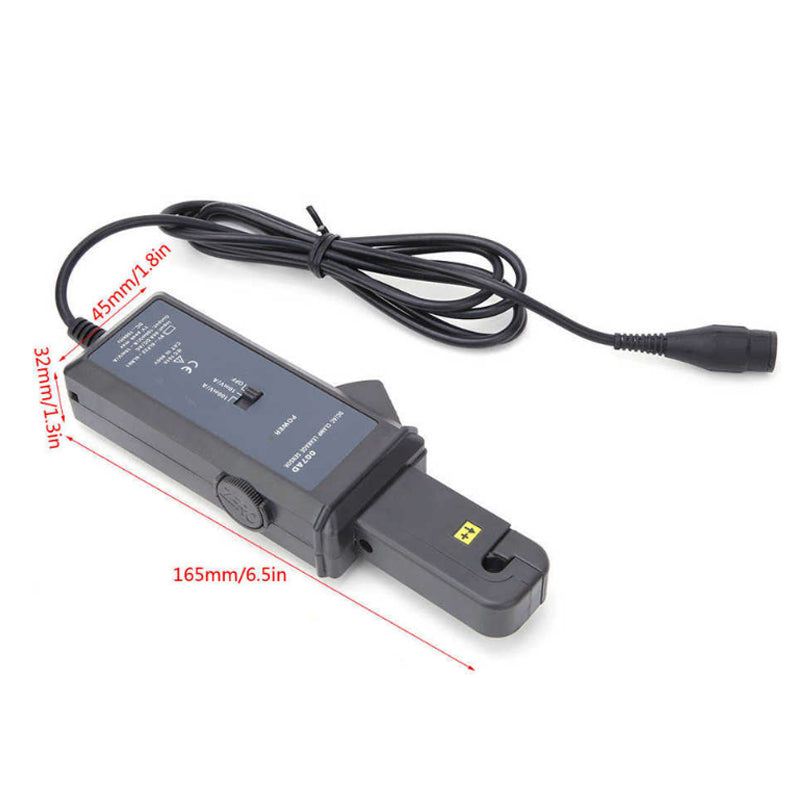

                                    Dimension

                        LWH: 168mm×65mm×34mm

                                    Frequency

                        AC: 45Hz-400Hz

                                    DC: DC-100kHz

                                    Test Position

                        Tested wire in the jaw center

                                    Line Voltage

                        AC600V

                                    Weight

                        170g (Including the battery)

                                    Working Current

                        5mA

                                    Working Temperature and Humidity

                        -10C-50C,below 80%rh

                                    Limit Temperature Error

                        -10C-0C and 40C-50C, within 2%rdg

                                    Storage Temperature and Humidity

                        -10C-60C,below 70%rh

                                    Insulating Strength

                        AC3700V/rms (between the alloy of the clamp and the housing)

                                    Applicable safety rules

                        IEC1010-1, IEC1010-2-032, Pollution level 2, CAT III(600V)

                                    Accessories

                        Sensor: 1piece; User Manual/Warranty card/ Certification: 1 copy
